transmision automatica
edgar arriaga rodriguez
DESARMADO:
Primero se desconecta los solenoides hasta desamblar todos los sensores, se quita la tapa de los engranes, después quitamos las tuercas de los ejes con una prensa pata de gallo se quitan, después quitamos el tambor de baja, enseguida se quita el cascaron que sujetan 17 tornillos removemos la horquilla, se quita el eje superior, eje intermedio y el eje de primera. Después los engranes de 3 y 4 igual quitando la horquilla primero.
Luego se retiran los seguros para poder sacar los engranes y así respectivamente queda desarmada.
HERRAMIENTAS DE DIAGNOSTICO
Con el multímetro comprobamos en muy poco tiempo el medidor de masa de una Opel Combo 1.7 D del año 2002. La primera precaución que debemos tomar es la de no quitar ni poner la ficha de conexión del caudalímetro con el contacto encendido, debido a que un pico de tensión puede destrozar la electrónica que controla a este sensor. Dejemos la ficha conectada al medidor de masa y demos el contacto. Con el multímetro en DC o corriente contínua, colocaremos el borne negro del mismo en el negativo de la batería y con el rojo iremos pinchando para localizar el cable que alimenta al medidor de masa, lo identificaremos por tener una tensión de alimentación de unos 12 V con contacto y del orden de 14 V con el motor a ralentí.
Acto seguido buscaremos la tensión de referencia, procedente de la unidad de mando del motor, que alimenta al sensor de temperatura del aire del motor. Obtendremos un valor aproximado del orden de 5 V. Ahora buscaremos la masa. Recordemos que esta prueba se realiza sobre un medidor de masa de 5 pines y por lo tanto tendrá una masa ( si fuera de 6 pines, encontraríamos 2 masas ). La masa, tal y como estamos comprobando este sensor, dará un valor en la pantalla del multímetro del orden de x,x mV. Una vez localizada, deberíamos comprobar de nuevo la tensión de alimentación del caudalímetro pero colocando esta vez el borne negro del tester en el cable de masa. De esta forma nos aseguraremos de que la tensión suministrada al medidor de masa se realiza de una forma correcta. El siguiente cable que identificaremos será el de señal del medidor de masa a la unidad de mando del motor sobre la temperatura del aire de admisión y su valor se encontrará sobre los 3,3 V.
El último cable y el no menos importante es el de la señal eléctrica del medidor de masa del aire motor a la unidad de mando y nos dará, simplemente con el contacto encendido, un valor del orden de 1 V. Fabricantes como Pierburg ya nos indican que con contacto dado el valor debe encontrarse en 1 V con un margen de 0,02 V, cualquier valor distinto nos indica que el medidor de masa está defectuoso. La señal de salida teórica es de 0 a 5 V, es decir, tiene que variar dependiendo del flujo de entrada de aire en dependencia de la carga solicitada al motor. Arranquemos el vehículo. El voltaje obtenido a ralentí, del orden de un voltio, alcanzará el valor de 3,5 V cuando mantengamos el motor acelerado de forma constante a unas 3.000 r.p.m. Si esta variación no existe, el medidor de masa no estará trabajando de una forma correcta.
OBD (ON BOARD DIAGNOSTIC)
QUE ES EL OBD?
OBD (ON BOARD DIAGNOSTIC - DIAGNOSTICO A BORDO) es una normativa que intenta disminuir los niveles de contaminación producida por los vehículos a motor.
La Comisión de Recursos del Aire de California (California Air Resources Board - CARB) comenzó la regulación de los Sistemas de Diagnóstico de a Bordo (On Board Diagnostic - OBD) para los vehículos vendidos en California, comenzando con los modelos del año 1988.
La primera norma implantada fue la OBD I en 1988, donde se monitorizaban los parámetros de algunas partes del sistema como:
• La sonda lambda
• El sistema EGR y
• ECM (Modulo de control).
Una lámpara indicadora de mal funcionamiento (MIL), denominada Check Engine o Service Engine Soon, era requerida para que se iluminara y alertara al conductor del mal funcionamiento y de la necesidad de un servicio de los sistemas de control de emisiones.
Un código de falla (Diagnostic Trouble Code - DTC) era requerido para facilitar la identificación del sistema o componente asociado con la falla. Para modelos a partir de comienzos de 1994, ambos, CARB y la Agencia de Protección del Medio Ambiente (Environmental Protection Agency - EPA) aumentaron los requerimientos del sistema OBD, convirtiéndolo en el hoy conocido OBD II (2ª generación). A partir de 1996 los vehículos fabricados e importados por los USA tendrían que cumplir con esta norma.
Según esto OBD II es un conjunto de normalizaciones que procuran facilitar el diagnostico de averías y disminuir el índice de emisiones de contaminantes de los vehículos. La norma OBD II es muy extensa y está asociada a otras normas como SAE e ISO.
Estos requerimientos del sistema OBDII rigen para vehículos alimentados con gasolina, gasoil (diesel) y están comenzando a incursionar en vehículos que utilicen combustibles alternativos.
El sistema OBD II controla virtualmente todos los sistemas de control de emisiones y componentes que puedan afectar los gases de escape o emisiones evaporativas. Si un sistema o componente ocasiona que se supere el umbral máximo de emisiones o no opera dentro de las especificaciones del fabricante, un DTC (Diagnostic Trouble Code) debe ser almacenado y la lámpara MIL deberá encenderse para avisar al conductor de la falla. El sistema de diagnóstico de abordo no puede apagar el indicador MIL hasta que se realicen las correspondientes reparaciones o desaparezca la condición que provocó el encendido del indicador.
Un DTC es almacenado en la Memoria de Almacenamiento Activa (PCM Keep Alive Memory - KAM) cuando un mal funcionamiento es inicialmente detectado. En muchos casos la MIL es iluminada después de dos ciclos de uso consecutivos en los que estuvo presente la falla. Una vez que la MIL se ha iluminado, deben transcurrir tres ciclos de uso consecutivos sin que se detecte la falla para que la MIL se apague.
El DTC será borrado de la memoria después de 40 ciclos de arranque y calentamiento del motor después que la MIL se halla apagado.
En adición a las especificaciones y estandarizaciones, muchos de los diagnósticos y operaciones de la MIL requieren en OBD II el uso de Conector de Diagnóstico standard (Diagnostic Link Connector - DLC), enlaces de comunicaciones y mensajes standard, DTCs y terminologías estandarizados.
Conector de diagnosis
El conector del sistema OBDII tiene que cumplir las siguientes especificaciones según la normativa, ISO 15031-3:2004. La normativa estipula que el conector para diagnostico de OBDII o EOBD, debe de estar situado en el compartimento de los pasajeros, cerca del asiento del conductor. Esto es lo contrario a los sistemas anteriores donde el conector estaba en el compartimento motor. El conector estará situado detrás del cenicero o debajo del panel de instrumentos o en la consola central detrás de una tapa que lo cubre.
Código de Falla (DTC)
El estándar SAE J2Q12 define un código de 5 dígitos en el cual cada dígito representa un valor predeterminado. Todos los códigos son presentados de igual forma para facilidad del mecánico. Algunos de estos son definidos por este estándar, y otros son reservados para uso de los fabricantes.
El códígo tiene el siguiente formato YXXXX (ej, P0308)
Donde Y, el primer dígito, representa la función del vehículo:
• P - Electrónica de Motor y Transmisión (Powertrain)
• B - Carrocería (Body)
• C - Chasis (Chassis)
• U - No definido (Undefíned)
El segundo dígito índica la organización responsable de definir el código,
• 0 - SAE (código común a todos las marcas)
• 1 - El fabricante del vehículo (código diferente para distintas marcas)
El tercer dígito representa una función especifica del vehículo:
• 0 - El sistema electrónico completo
• 1 y 2 - Control de aire y combustible
• 3 - Sistema de encendido
• 4 - Control de emisión auxiliar
• 5 - Control de velocidad y ralentí
• 6- ECU y entradas y salidas
• 7 - Transmisión
componentes:

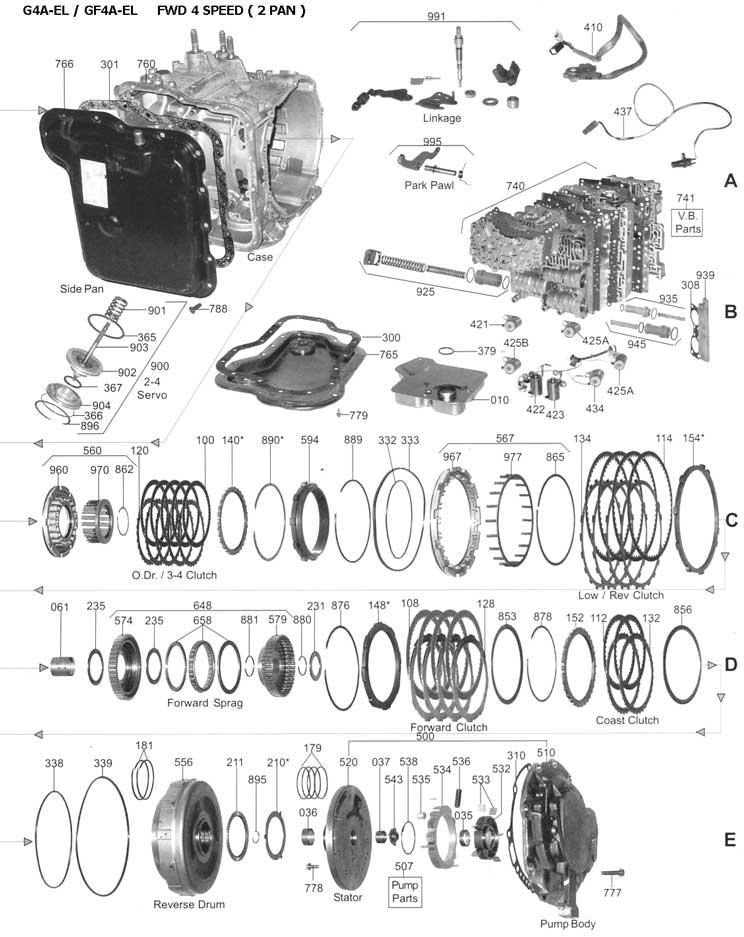

Procedimos a desarmar la caja de cambios automática por su parte delantera.
Primeramente procedimos a desarmar la tapa de la bomba de la caja automática, la cual se encontraba sujetada por ocho pernos numero 13, los cuales al sacarlos los colocamos ordenadamente en un lugar seguro y pudimos notar que dos de los orificios de la bomba para los pernos colocados opuestamente, se encontraban roscados, y eran de una mayor numeración, esto con el objetivode servir de apoyo para una herramienta especial para el retiro de la tapa de la bomba esta herramientaespecial, a veces se la conoce como saca poleas, se enrosca en los orificios roscados, y en el eje de la transmisión, como punto de apoyo, y una vez colocado se procede a girar el perno central que esta apoyado en el eje de transmisión, y esta herramienta hace palanca con el eje, sacando la tapa de la bomba;pero desafortunadamente no contamos can esta herramienta especial, y procedimos a intentar sacar la tapade la bomba manualmente, o sea con un martillo de goma y otro de bola, además haciendo palanca con dos tornillos en los orificios anteriormente mencionados, pero nada dio resultado, porque al parecer la caja automática fue ajustada incorrectamente.
Retiramos los discos con el tambor de baja y reversa y la banda de intermedia.
Es importante revisar el desgaste de la bomba se procede a desatornillar el estator de la bomba para revisar los engranes de esta.
Desmontamos el cubo del embrague de primera, la campana y por ultimo el seguro del planetario de reversa para poder extraerlo.
El siguiente paso es retirar la banda de reversa desmontar el paquete de discos de cuarta.
Con esto damos por terminado el desensamble.
Ensamble AOD-Electrónica
Ensamblamos la bomba de aceite y la atornillamos cuidadosamente.
Se ensamblan los discos de embrague de cuarta.
Se instala el tambor de directa, es muy importante que este embone bien en su lugar para evitar daños.
Preparamos la flecha de salida donde va el embrague de over-drive, y ensamblamos el cubo y la guía de discos. Es importante e indispensable que instalemos el seguro del cubo para que quede en su lugar.
En el planetario de reversa va la rueda libre, ensamblamos el engrane solar, es importante colocar bien los rodillos y procedemos a colocar la campana.Se instala la flecha, enseguida los embragues.
Cabe recordar que los discos van intercalados uno de pasta y otro de metal.
Para colocar la bomba primeramente hay que poner el empaque, a este ponerle aceite para que quede en su lugar y no se mueva al colocar la bomba, colocamos la bomba y atornillamos.
Instalamos los pistones en el cuerpo de válvulas y ejercemos presión para poder hacerlo.
Limpiamos el cuerpo de válvulas, colocamos su empaque y procedemos a instalarlo; una vez instalado e
DESARMADO:
Primero se desconecta los solenoides hasta desamblar todos los sensores, se quita la tapa de los engranes, después quitamos las tuercas de los ejes con una prensa pata de gallo se quitan, después quitamos el tambor de baja, enseguida se quita el cascaron que sujetan 17 tornillos removemos la horquilla, se quita el eje superior, eje intermedio y el eje de primera. Después los engranes de 3 y 4 igual quitando la horquilla primero.
Luego se retiran los seguros para poder sacar los engranes y así respectivamente queda desarmada.
HERRAMIENTAS DE DIAGNOSTICO
Con el multímetro comprobamos en muy poco tiempo el medidor de masa de una Opel Combo 1.7 D del año 2002. La primera precaución que debemos tomar es la de no quitar ni poner la ficha de conexión del caudalímetro con el contacto encendido, debido a que un pico de tensión puede destrozar la electrónica que controla a este sensor. Dejemos la ficha conectada al medidor de masa y demos el contacto. Con el multímetro en DC o corriente contínua, colocaremos el borne negro del mismo en el negativo de la batería y con el rojo iremos pinchando para localizar el cable que alimenta al medidor de masa, lo identificaremos por tener una tensión de alimentación de unos 12 V con contacto y del orden de 14 V con el motor a ralentí.
Acto seguido buscaremos la tensión de referencia, procedente de la unidad de mando del motor, que alimenta al sensor de temperatura del aire del motor. Obtendremos un valor aproximado del orden de 5 V. Ahora buscaremos la masa. Recordemos que esta prueba se realiza sobre un medidor de masa de 5 pines y por lo tanto tendrá una masa ( si fuera de 6 pines, encontraríamos 2 masas ). La masa, tal y como estamos comprobando este sensor, dará un valor en la pantalla del multímetro del orden de x,x mV. Una vez localizada, deberíamos comprobar de nuevo la tensión de alimentación del caudalímetro pero colocando esta vez el borne negro del tester en el cable de masa. De esta forma nos aseguraremos de que la tensión suministrada al medidor de masa se realiza de una forma correcta. El siguiente cable que identificaremos será el de señal del medidor de masa a la unidad de mando del motor sobre la temperatura del aire de admisión y su valor se encontrará sobre los 3,3 V.
El último cable y el no menos importante es el de la señal eléctrica del medidor de masa del aire motor a la unidad de mando y nos dará, simplemente con el contacto encendido, un valor del orden de 1 V. Fabricantes como Pierburg ya nos indican que con contacto dado el valor debe encontrarse en 1 V con un margen de 0,02 V, cualquier valor distinto nos indica que el medidor de masa está defectuoso. La señal de salida teórica es de 0 a 5 V, es decir, tiene que variar dependiendo del flujo de entrada de aire en dependencia de la carga solicitada al motor. Arranquemos el vehículo. El voltaje obtenido a ralentí, del orden de un voltio, alcanzará el valor de 3,5 V cuando mantengamos el motor acelerado de forma constante a unas 3.000 r.p.m. Si esta variación no existe, el medidor de masa no estará trabajando de una forma correcta.
OBD (ON BOARD DIAGNOSTIC)
QUE ES EL OBD?
OBD (ON BOARD DIAGNOSTIC - DIAGNOSTICO A BORDO) es una normativa que intenta disminuir los niveles de contaminación producida por los vehículos a motor.
La Comisión de Recursos del Aire de California (California Air Resources Board - CARB) comenzó la regulación de los Sistemas de Diagnóstico de a Bordo (On Board Diagnostic - OBD) para los vehículos vendidos en California, comenzando con los modelos del año 1988.
La primera norma implantada fue la OBD I en 1988, donde se monitorizaban los parámetros de algunas partes del sistema como:
• La sonda lambda
• El sistema EGR y
• ECM (Modulo de control).
Una lámpara indicadora de mal funcionamiento (MIL), denominada Check Engine o Service Engine Soon, era requerida para que se iluminara y alertara al conductor del mal funcionamiento y de la necesidad de un servicio de los sistemas de control de emisiones.
Un código de falla (Diagnostic Trouble Code - DTC) era requerido para facilitar la identificación del sistema o componente asociado con la falla. Para modelos a partir de comienzos de 1994, ambos, CARB y la Agencia de Protección del Medio Ambiente (Environmental Protection Agency - EPA) aumentaron los requerimientos del sistema OBD, convirtiéndolo en el hoy conocido OBD II (2ª generación). A partir de 1996 los vehículos fabricados e importados por los USA tendrían que cumplir con esta norma.
Según esto OBD II es un conjunto de normalizaciones que procuran facilitar el diagnostico de averías y disminuir el índice de emisiones de contaminantes de los vehículos. La norma OBD II es muy extensa y está asociada a otras normas como SAE e ISO.
Estos requerimientos del sistema OBDII rigen para vehículos alimentados con gasolina, gasoil (diesel) y están comenzando a incursionar en vehículos que utilicen combustibles alternativos.
El sistema OBD II controla virtualmente todos los sistemas de control de emisiones y componentes que puedan afectar los gases de escape o emisiones evaporativas. Si un sistema o componente ocasiona que se supere el umbral máximo de emisiones o no opera dentro de las especificaciones del fabricante, un DTC (Diagnostic Trouble Code) debe ser almacenado y la lámpara MIL deberá encenderse para avisar al conductor de la falla. El sistema de diagnóstico de abordo no puede apagar el indicador MIL hasta que se realicen las correspondientes reparaciones o desaparezca la condición que provocó el encendido del indicador.
Un DTC es almacenado en la Memoria de Almacenamiento Activa (PCM Keep Alive Memory - KAM) cuando un mal funcionamiento es inicialmente detectado. En muchos casos la MIL es iluminada después de dos ciclos de uso consecutivos en los que estuvo presente la falla. Una vez que la MIL se ha iluminado, deben transcurrir tres ciclos de uso consecutivos sin que se detecte la falla para que la MIL se apague.
El DTC será borrado de la memoria después de 40 ciclos de arranque y calentamiento del motor después que la MIL se halla apagado.
En adición a las especificaciones y estandarizaciones, muchos de los diagnósticos y operaciones de la MIL requieren en OBD II el uso de Conector de Diagnóstico standard (Diagnostic Link Connector - DLC), enlaces de comunicaciones y mensajes standard, DTCs y terminologías estandarizados.
Conector de diagnosis
El conector del sistema OBDII tiene que cumplir las siguientes especificaciones según la normativa, ISO 15031-3:2004. La normativa estipula que el conector para diagnostico de OBDII o EOBD, debe de estar situado en el compartimento de los pasajeros, cerca del asiento del conductor. Esto es lo contrario a los sistemas anteriores donde el conector estaba en el compartimento motor. El conector estará situado detrás del cenicero o debajo del panel de instrumentos o en la consola central detrás de una tapa que lo cubre.
Código de Falla (DTC)
El estándar SAE J2Q12 define un código de 5 dígitos en el cual cada dígito representa un valor predeterminado. Todos los códigos son presentados de igual forma para facilidad del mecánico. Algunos de estos son definidos por este estándar, y otros son reservados para uso de los fabricantes.
El códígo tiene el siguiente formato YXXXX (ej, P0308)
Donde Y, el primer dígito, representa la función del vehículo:
• P - Electrónica de Motor y Transmisión (Powertrain)
• B - Carrocería (Body)
• C - Chasis (Chassis)
• U - No definido (Undefíned)
El segundo dígito índica la organización responsable de definir el código,
• 0 - SAE (código común a todos las marcas)
• 1 - El fabricante del vehículo (código diferente para distintas marcas)
El tercer dígito representa una función especifica del vehículo:
• 0 - El sistema electrónico completo
• 1 y 2 - Control de aire y combustible
• 3 - Sistema de encendido
• 4 - Control de emisión auxiliar
• 5 - Control de velocidad y ralentí
• 6- ECU y entradas y salidas
• 7 - Transmisión
